行业软件

手袋箱包出格软件

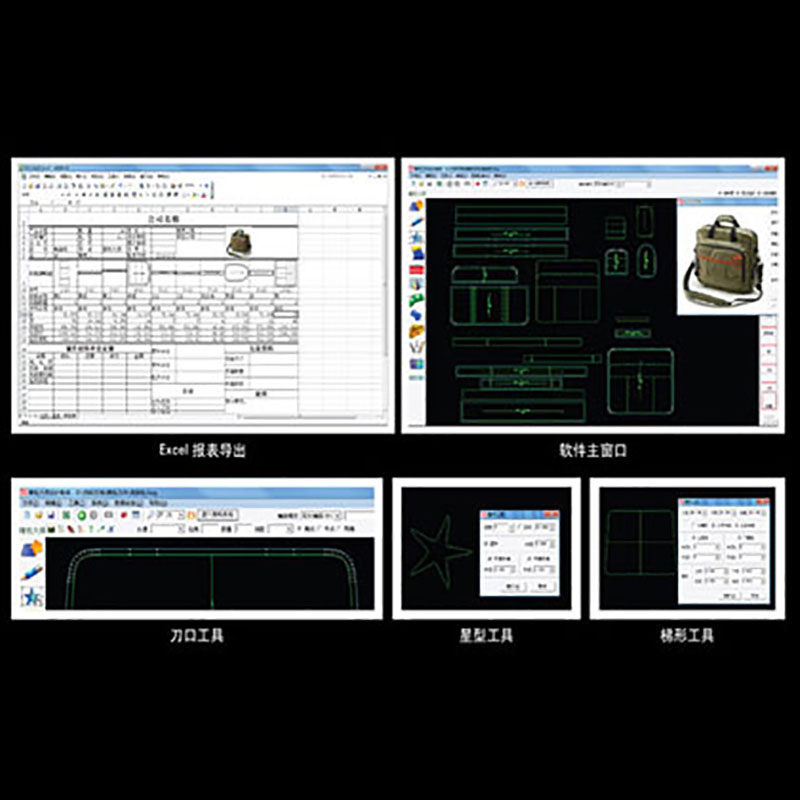

箱包CAD出格系统功能介绍 1、智能工具:解决对线形( 要素 ) 级别的勾画修正编辑等处理可以轻松处理近40种类的常规出格制图工作. 2、阵列工具:将指定的图形按指定的轨迹自动做阵列

型号 :
应用 :
分类 : 行业软件
电脑出格软件电脑出格软件

箱包CAD出格系统功能介绍

1、智能工具:解决对线形( 要素 ) 级别的勾画,修正编辑等处理,可以轻松处理近40种类的常规出格制图工作.
2、阵列工具:将指定的图形按指定的轨迹自动做阵列.阵列的图形可以是阵列库中调取的,也可以是临时随手画的;阵列的轨迹可以是随手画的,也可以指定纸格上任意线条为阵列轨迹.
3、自动埋袋:将两片纸格模拟缝合起来,可以打对位用的牙位;还可以在缝合状态下画任意图形,最后一键式将纸格分开,且所画的图形依然保留在对应的位置.
4、自动墙围:根据已有的正格系统自动做围,正格上和牙位信息可以自动对应到围裁片上,且修改正格裁片时,围可以和正格联动,系统时时维护缝合关系.
5、分割工具:按指定的线或者系统自动按等份将纸格分割展开,用于做碎褶效果,还包括业内所说的橡筋褶
6、调入底图:将客户提供的图片文件直接调入到打板界面,可以快速的抠图,辅助师傅快速,准确的出纸格.
7、生成里布:系统根据正格及围信息,自动生成里布及正确角位
8、生成BOM:将文件中所用到的物料,辅料自动统计,并通过客户自己编辑的公式核算出每种物料,辅料的用量.最后以EXCEL形式自动导出裁片信息表,生产成本表,物料统计表等各种报表.
9、打褶工具:可以做对褶或者倒褶,做褶的线是直线或者曲线,还可以做通褶或者局部褶等,并且可以对做好的褶激活修改
10、箱包打角:用3D技术真正做到空间打角,可通过3D仿真图时时看效果.纸格的四个角可以同时完成精确尺寸的空间打角,常用于拉杆箱款式.也可处理时款袋打角并在完成后自动圆顺处理,还可按需求加添内褶.
11、专用围:用3D技术真正做到空间3D围.根据前后正格裁片,系统自动生成高低围,通过3D仿真图时时看效果.正格上的牙位信息可以自动对应到围裁片上,且修改正格裁片时,围可以和正格联动,系统时时维护缝合关系.成倍提高制作背包款纸格速度
12、信息安全:在信息安全方面ETBAG做到主动和被动两套机制.主动包括文件自动加密双路径备份等.被动安全包括对纸格文件全面信息检测,排刀数据检测及历史数据恢复等.
13、纸格属性:一片纸格可定义不同物料,在排刀和算料时可以自动分开,轻松定义各种复杂的对贴,夹贴物料.
14、中外对译:系统自动将纸格属性文字翻译成客户需要的各种外文.
15、转换花稿:可以将复杂的绣花,LOGO等图形轻松的定位到纸格上,并传输到切割机.
16、内环处理:用于在一人上封闭的纸格内再画一个封闭图形,里面的封闭图形还可以正常设置缝边宽,打牙位等.常用于纸格内偷空操作.
17、自动排刀:完全按照箱包行业面料的工艺要求,按设定纸格套数,先大片,再小片,最后补刀的方式自动排刀.可对特殊形状纸格进行偷刀等人工组合后再自动排刀,达到省料目的;并完全配合冲床或自动裁床,方便捡料,减轻工人工作强度.使料率,长度等信息被准确量化并可及时了解.
