振动刀切割机系列

皮革切割机pu切割机

皮革切割机pu切割机,多层pu皮革切割机

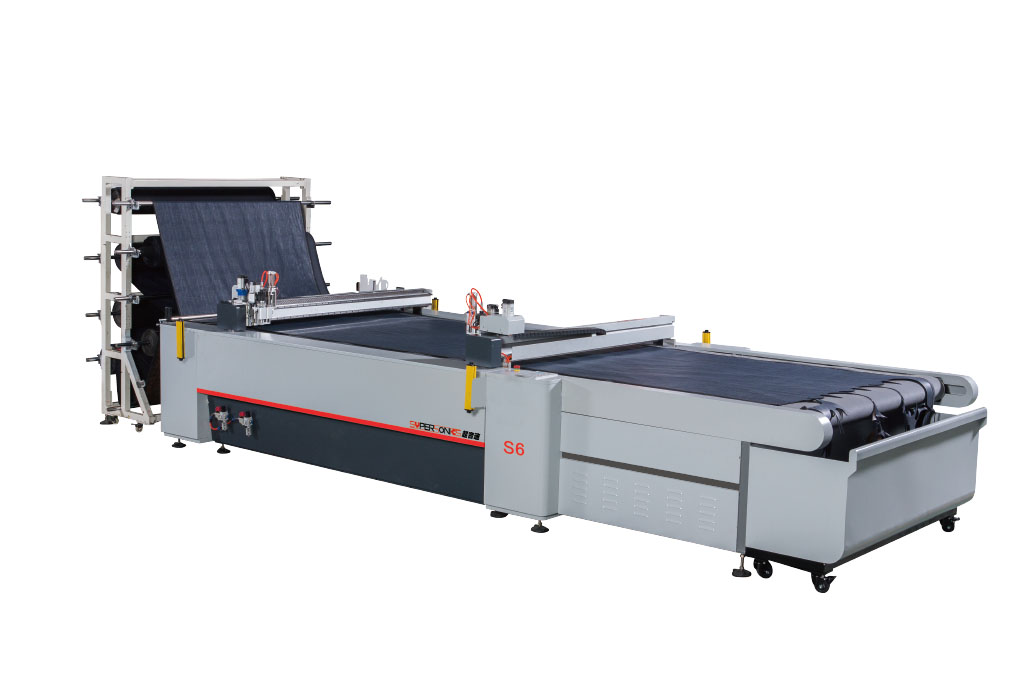

型号 :s6
应用 : 皮革切割机pu切割机,多层pu皮革切割机

]




产能评估/Capacity assessment
材料 层数 10H/刀
10H/knife
10H/片
10H/pieces

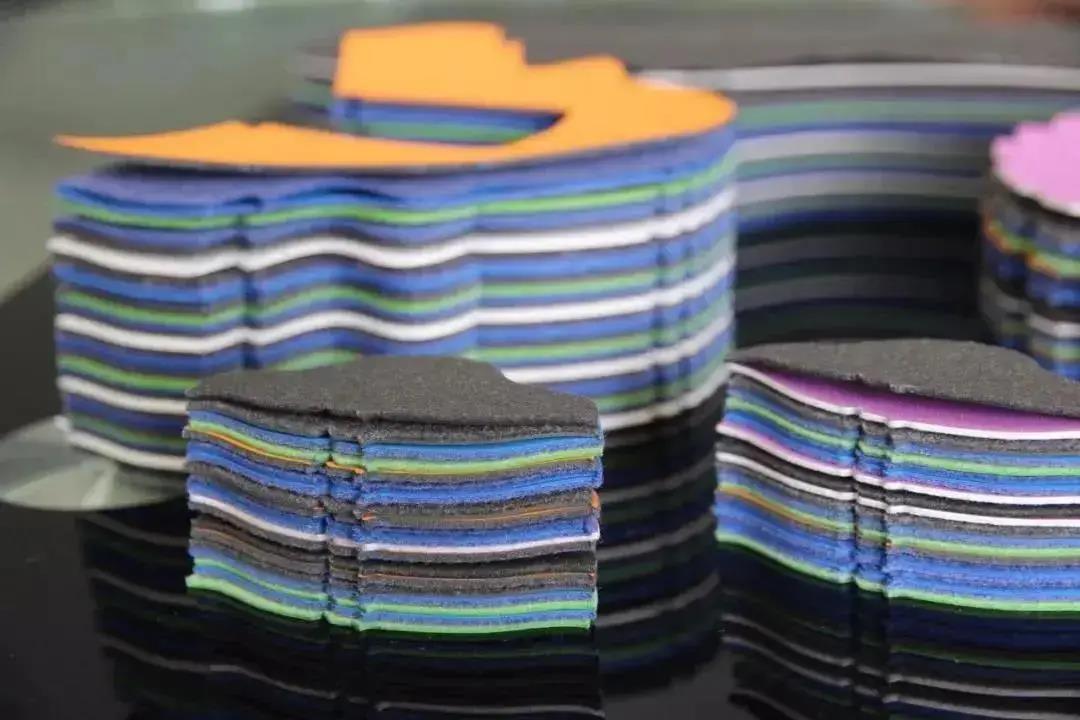

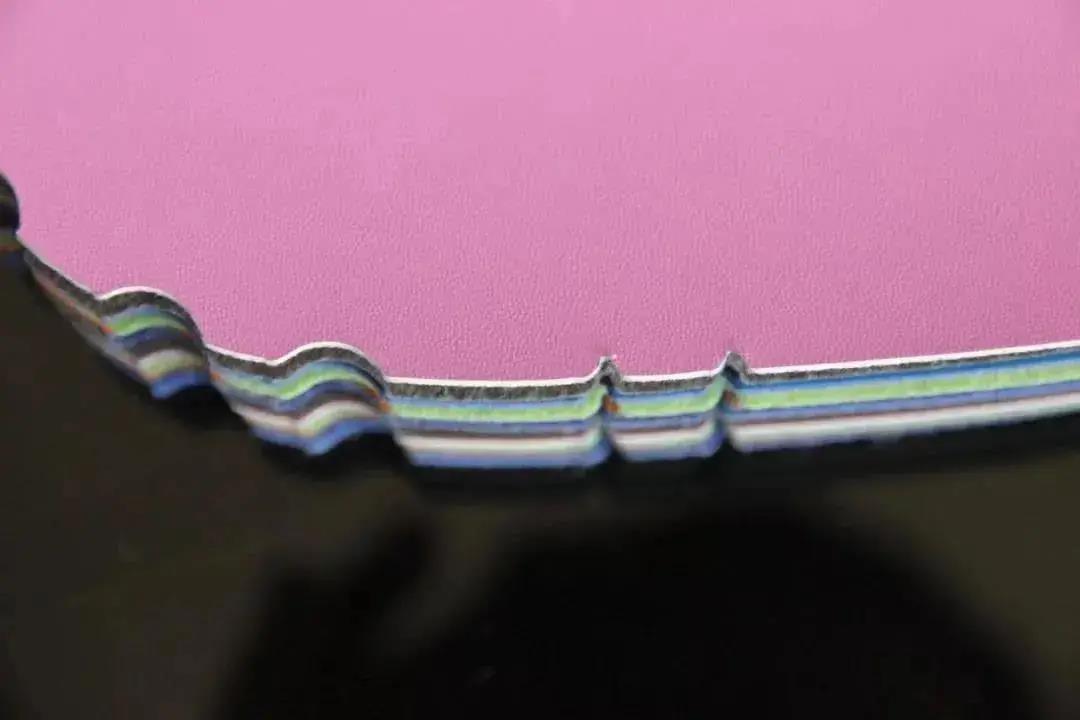

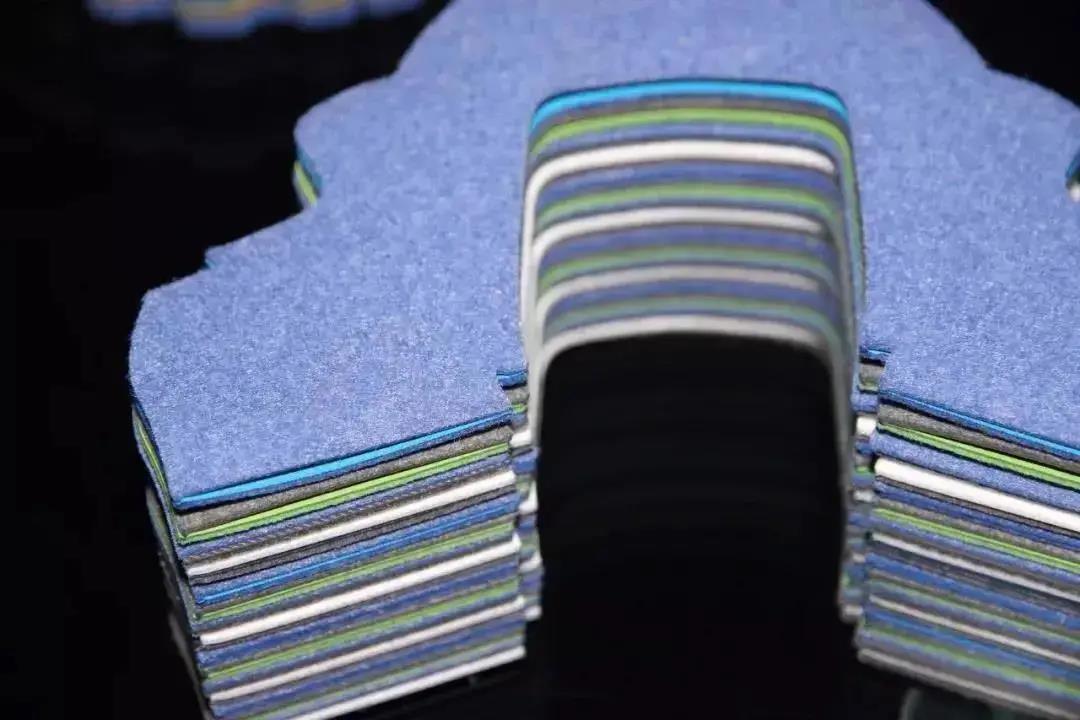

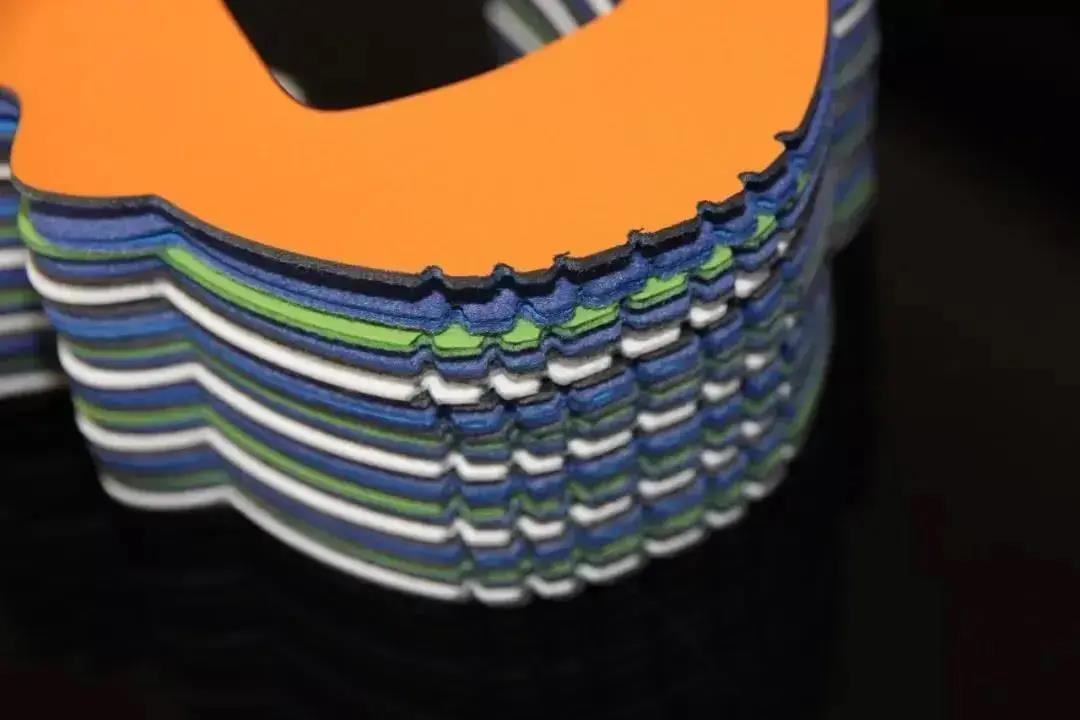

yle="vertical-align:bottom;border:none;width:136px;height:auto;" /> 切割16层 约9000刀 约144000片
 yle="vertical-align:bottom;border:none;width:136px;height:auto;" /> 切割16层 约9000刀 约144000片
yle="vertical-align:bottom;border:none;width:136px;height:auto;" /> 切割8层 约11000刀 约88000片
yle="vertical-align:bottom;border:none;width:136px;height:auto;" /> 切割4层 约9000刀 约36000片
 yle="vertical-align:bottom;border:none;width:136px;height:auto;" /> 切割6层 约9000刀 约54000片
yle="vertical-align:bottom;border:none;width:136px;height:auto;" /> 切割8层 约9400刀 约75200片

多层皮革切割机,多层pu切割机优点:
省时:
·无需制作刀模,节省制作刀模的时间。
No need to make a die saving time in making a die.
·规则文档及不规则文档皆可按需全自动排版。
Simple shape and complicated shape can be fast nesting as required.
·直接在机器上控制所有微调功能,包括图档自动优化功能。
All fine tuning can be made with control penal on the machine.

省人:
·无需制作刀模,节省制作刀模的人工。
No need to make a die saving labor for making a die.
·只需一人排版操作,可同时操作多台机器,一台机器至少可节省2个工人。
Only one person typesetting operation can operate multiple machines at the same time saving at least 2 workers in one machine.
·操作简单,实用性强,只需一天的学习就可以完全独立作业。
Easy to operate just learn one day and learn completely.

省料:
·自动排刀算料提高5%以上的材料利用率。
Automatic pattern layoutincrease material utilization by more than 5%.
·间距最小化排版,即排即出结果。
Minimum distance between piecesinstant result.
·分区域避开瑕疵自动排版。
Hierachical region avoid flaw automatic nestting.


功能优势
1. 集多层高效裁切、智能全自动排版、全自动传送、可连续作业等功能为一体,可满足批次多、单量少的鞋业、箱包行业、汽车脚垫行业、家具行业等行业的切割需求。
2. 使用双驱动进行工作,稳定性更强,精准性更高。
3. 无需刀模,节省制作刀模的人工和时间,电脑操作与切割机同时进行,即传即切,一次性可切割1~20层PU,比传统单层切割机生产效率提升1~20倍。
4. 需频繁更换刀具及调节刀深,便可切割任意形状、任意层数、任意厚度的PU材料,个性化交互工作功能,使排版、切割、收料同时进行,最大限度调高设备工作效率。
5. 十年研发经验专业团队独立自主研发的自动排版切割系统,最大化满足PU的自动排版切割需求,高效提高皮料利用率。
6. 高度集成化多功能机头,可同时完成切割、冲孔、绘图、打标工序。
7. 针对制鞋行业,可精准高效裁切不同码数的鞋子,裁切记号齿内刀不过切。
8. 精确裁切箱包中有内窗、有拉链窗、有剪口、有贴合的多层材料的位置。


·技术参数
yle="width:648px;">
技术参数/型号
Technical
parameters/models
S1816DKZ
(单横梁单机头)
S1816DSKZ
(单横梁双机头)
S1816SSKZ
(双横梁双机头)
S1816S4KZ
(双横梁四机头)
切割面积(mm)
Cutting area
1800*1600
外观尺寸
Overall dimension
2840*2240*1300
工作特性
Operation
properties
电脑操作与切割作业同时进行,快速完成数据传输
Computer operation and cutting machines can be used simultaneously for quick data transmission capable of continuous operations
切割速度
Cutting speed
1mm/s ~ 1200mm /s
切割厚度
Cutting thickness
0.1mm ~ 30mm(可切割1~20层PU)
0.1mm ~ 30mm(Can cut 1~20-layer PU)

切割材料
Applicable material
人造革、超纤、纺织布艺、
海棉贴合纺织品、灰板、碳纤维芳纶纤维等复合材料、各类脚垫、EVA贴合材料等
Artificial leather microfiber textile fabrics  sponge-bonded textiles grey boards  Composite material such as carbon fiber aramid fiber various types of foot pads EVA laminating materials and other materials
切割精度
Cutting tolerance
±0.2mm
切割圆形直径
Minimum circle
≥3mm diameter
振动刀头
Vibration blade
振动频率达18000次/分钟
Vibration cutter head motor at 18000rm
定位方式
Positioning device
十字激光线、CCD定位
laser light CCD position registration
固定方式
Fixed mode
真空吸附固定
Vacuum adsorption
指令系统
Directive system
HP-GL兼容格式,软件分辨率:0.025、0.01、0.1、1
兼容软件格式
Format compatible
兼容软件格式AI、Autocad、Coraldraw、Photoshop、蒙泰、DXF、PLT
传输接口
Transmission
interface
RJ45网口,可一对多和多对一通讯
RJ45 LAN port able to connect several machines from one computer or several computers to one machine.
缓冲区容量
Buffer capacity
4GB
自动送料
Automatic feeding
可选配多层送料架
With multi-layer feeder
工作电压/频率
Supply voltage
AC 220V±10%  50/60 ±1Hz power:
MAX 3KW
吸风泵电压/频率
Suction pump
 voltage
三相 AC 380V ±10% 50/60 ±1HZ  功率 8.5KW
AC 380V ±10% 50/60 ±1HZ  power  8.5KW
自动排版软件
Automatic nesting softwarem
【软件说明】超音速自动排版软件是一款全自动皮革排版软件,用户通过软件可快速对规则文档、不规则文档进行排版,即排即出结果,从排版算刀到裁切,一步到位,节省时间。
【Software description】The supersonic automatic typesetting software is a fully automatic leather typesetting software. Users can quickly typeset the regular documents and irregular documents through the software that is the results are discharged from the typesetting knife to the cutting one step in place saving time.
【适用范围】适用于批次多、单量小、交期短、多轮次生产模式的鞋业、箱包行业、汽车脚垫行业、家具行业等行业企业的切割需求。
【Scope of application】It is suitable for the cutting needs of enterprises in the footwear industry luggage industry automobile foot pad industry furniture industry etc. with many batches small quantities short delivery times and multiple rounds of production mode.
【优点】·具备DT转档功能,支持多种文档格式转换,具备CAD修改文档、优化功能。
DT file transfer function support multiple document format conversion CAD modification document optimization function .
自动排版,自动接码,自动插刀,有效提升材料利用率,节省时间,可实现轮次化生产需求。
Automatic typesetting automatic code selection automatic tool insertion effectively improve material utilization save time and achieve round-robin production demand .
·可手动扩展排版模式,人为控制用量,也可做到大小码接刀及同材料插刀,使排版换码接料更合理。
Manually expand the layout mode you can control the amount manually and you can also use the size code to connect the knife and the same material to insert the knife so that the typesetting code is more reasonable.

规则文档自动排版  Rules document automatic typesetting


不规则文档组合排版 Irregular document composition typesetting

yle="vertical-align:bottom;border:none;width:982px;height:auto;" />
分区域避开瑕疵自动排版  Hierachical region avoid flaw automatic nestting.
(需另购相机和投影仪)

自动排刀算料系统
Automatic pattern layout system
提高5%以上的材料使用率节省成本。
Reduce at least 5% wastage to save production cost.
可对同种材料进行识别后进行自动组合排料,改变传统的手工组合所带来的不同材料组合而
导致数据出错,减少损失,省料、省时、省人。
The same kind of material can be identified and then automatically combined to discharge change the traditional combination of different materials caused by the manual combination of data resulting in data errors reduce losses save material save time save people.
精确算料订料,降低材料采购和库存成本。
Accurately count material and reduce material procurement and inventory costs.
为裁断下料生产提供严格、透明的管理流程,减少浪费,提高管理执行力度。
Provides strict and transparent management procedures for cutting production reduces waste and improves management execution.
操作简单,实用性强,一个会电脑操作的员工,只需一天的学习就可以完全独立作业。
With simple operation and strong practicality one will operate the staff and only complete one day's work.
